Провайдер интернета с собственными волоконно оптической сетью

Содержание

Что такое оптоволоконный интернет и в чем его отличие

И нтернет по оптоволоконному кабелю является последним изменением способа передачи данных по всему миру. Это намного быстрее, чем обычный кабель, быстрее, чем dial-up, и может переносить большие объемы данных, часто довольно легко достигая нескольких терабайтов передачи данных.

До оптоволокна: DSL и кабель

Цифровая абонентская линия (DSL) использовала существующие телефонные линии для передачи данных, которые обычно делались из меди. DSL медленный, старый, и по большей части был поэтапно отменен в пользу кабеля, но он остается в некоторых сельских районах. Средняя скорость для DSL составляет около 2 Мбит/с.

Кабельный интернет использует коаксиальный кабель, также изготовленный из меди, и, как правило, поставляется с такими же кабелями, которые используются для управления телевизионной сетью. Вот почему многие интернет-провайдеры предлагают в комплекте планы с подпиской на телевидение и доступом в Интернет. Средняя скорость для кабеля варьируется, но колеблется от 20 Мбит/с до 100 Мбит/с.

Оптоволокно

Волоконно-оптические кабели используют небольшие стеклянные волокна для передачи данных с использованием импульсов света. Свет распространяется так же, как и электричество через медный провод, но преимущество заключается в том, что волоконные кабели могут одновременно передавать сразу несколько сигналов. Они невероятно малы, поэтому их часто объединяют в более крупные кабели под названием «волоконно-оптические магистральные кабели», каждая из которых содержит несколько волоконных линий. Волоконные кабели содержат огромное количество данных, а средняя скорость, которую Вы увидите у себя дома, составляет около 1 Гбит/с (часто называемый «гигабитный интернет»).

Волоконные магистральные кабели образуют основную часть современного Интернета, и Вы увидите их преимущества, даже если у Вас нет «волоконного интернета». Это связано с тем, что точки обмена через Интернет (IXP) — коммутационные и маршрутизационные станции которые соединяют Ваш дом с остальной частью мира — используют волоконно-оптические магистральные линии для подключения к другим IXP.

Но когда придет время соединить все дома в городе с Вашим местным IXP (термин, который обычно называют «последней милей»), Ваш провайдер обычно будет использовать традиционный коаксиальный кабель для Вашего дома. Этот вариант становится узким местом для Вашей интернет-скорости. Когда кто-то говорит, что у них есть «оптоволоконный интернет», они имеют в виду, что подключение из их дома к IXP также использует волокно, исключая ограничение скорости медного кабеля.

Ограничения оптоволокна

Есть причина, по которой оптоволоконный интернет не является общедоступным. Волокно намного дороже для запуска и не оправдывает затраты, когда кабельные линии часто уже доступны. Для большинства людей скорость 20-100 Мбит/с, которую они получают на кабеле, достаточна, так как большинство загрузок из Интернета в любом случае не превысят этого соединения.

И хотя волокно, безусловно, лучше, чем медь, Вы не увидите увеличения фактической скорости загрузки из-за ограничений на сервере, с которого Вы загружаете. Такое приложение, как Steam, загружающее игру на 10 ГБ, похоже, потребуется всего несколько секунд на волоконно-оптическом соединении 1000 Мбит/с, но на самом деле Вы получите максимальную скорость 50 Мбит/с от серверов Steam.

Почему оптоволоконный интернет является самым лучшим вариантом интернета для дома

За несколько последних десятилетий компьютеры и интернет появились практически в каждом доме. Они используются для связи, развлечений, работы и многих других целей. Чтобы обеспечить создание сети, абонентам прокладывают интернет-линии в виде телефонных проводов, кабеля типа витой пары и оптоволокна. В последнее время именно оптоволокно набирает наибольшую популярность за счет своей скоростной характеристики. В этом материале будет подробно рассказано, что такое оптоволоконный кабель для интернета, как прокладываются оптико-волоконные кабельные сети интернет, какими характеристиками обладает оптический интернет.

Что такое оптоволокно?

Оптоволоконный кабель — это специальный провод, сделанный из стекла и пластмассы. Благодаря ему осуществляется передача луча с помощью его отражения. Есть одномодовые и многомодовые кабельные волокна. В первом случае распространение луча происходит в одном экземпляре, а во втором случае — во множественном, когда каждый луч (мод) вводят в кабель под определенным углом. Впервые передача данных с помощью такой технологии была осуществлена в 1950-х годах.

Конструкция оптоволоконного кабеля

Оптоволокно сконструировано таким образом, что передача данных происходит по специальным оптическим магистралям, которые состоят из отдельных носителей. Они, в свою очередь, объединяются в некую общую конструкцию под названием оптоволоконный кабель.

Как уже стало понятно, кабель делается из стекла, которое само по себе — довольно хрупкий материал — его можно легко разбить. С этой целью провода обеспечиваются защитой от механических повреждений, но этого недостаточно для сохранности кабеля.

Важно! Для большей безопасности оптокабеля объединяют в модули, которые и образуют один кабель. Конструкция его может быть абсолютно разная: диаметр одного провода будет 6 мм, а другого — 1,5 сантиметра.

Принцип работы оптического носителя

Процесс обмена данными происходит за счет того, что свет лазера проходит по кабелю от встроенного светодиодного элемента. Передача заключается в создании однонаправленных импульсов в виде двоичного кода. Специально для обмена данными было создано два независимых канала.

Особенности и преимущества оптоволокна

Среди особенностей такого типа проводов можно выделить следующие, которые являются и преимуществами технологии:

  • Оптоволоконные линии не подвергаются влиянию электромагнитных волн и полей, а значит, в любых условиях можно в полной мере почувствовать хорошее качество связи и ее надежность;
  • Скорость передачи данных по оптоволокну — высокоскоростная. Это дает возможность обмениваться информацией в разы быстрее, чем по любому виду железных проводов;
  • Отсутствие электромагнитного излучения, дающее возможность увеличить безопасность такого типа передачи данных. Оптические провода нельзя взять на прослушку. Для этого нужно полностью разрушить его строение, что будет замечено низкой скоростью сигнала и помехами различного рода;
  • За счет используемой технологии кабеля не нуждаются в большом количестве ретрансляционных точек, что уменьшает внутренние помехи при передаче двоичной информации.

Ограничения оптоволокна

Есть и некоторые минусы технологии. Одной из причин, по которой такой вид проводов не является общедоступным, становятся затраты на его прокладку. Это не выгодно, когда уже есть готовые телефонные линии. Большинство людей, получающих интернет в 20-100 Мбит/с вполне довольны скоростью. Волокно работает оптимальнее, чем медь или алюминий, но из-за нагрузок на сервера пользователь часто просто не увидит разницы между ними. Например, приложение, загружающее большой файл на компьютер, может доставить его за считанные секунды при быстром соединении, но из-за ограничения на самих серверах софта эта цифра будет ограничена.

Прокладка оптоволокна на местности

Чтобы проложить оптоволокно на местности, применяют механизированную укладку в грунт. Сама работа выполняется несколькими тракторами, которые сцепляются цугом. Они тянут специальный плуг, закрепленный на кабелеукладчике. Предварительно плуг углубляют в землю на полтора метра. На самом кабелеукладчике, представляющем собой небольшую тележку, закреплена катушка. Она при ручном кручении и подает кабель в траншею, которую прорывает плуг в движении.

Поверх волоконно-оптического кабеля на небольшой слой земли укладывают заметную и яркую сигнальную ленту. После укладки сразу же происходит ее засыпка землей. На поверхности грунта в итоге остается небольшое углубление около 20-30 сантиметров.

Важно! Через некоторое время все неровности рельефа сравниваются с помощью ножа бульдозера от легкого трактора. В теплое время года такая прокладка зарастает травой, но ее легко можно обнаружить с помощью заранее установленных столбиков.

Технология подключения

Технология подключения этого вида кабелей ничем по сути не отличается от проведения витой пары или телефонной линии. Все работы выполняются в несколько этапов:

  1. Этап монтажа сети из волоконно-оптического провода;
  2. Этап получения специального модема и его подключение (настройка);
  3. Этап создания подключения нового модема к сети по новой технологии.

Монтажные работы

Такого вида работы выполняются специальными монтажными бригадами, которые устанавливают оборудование провайдера в доме, если его нет, и проводят кабель напрямую от щитка к каждой квартире, желающей получить доступ в оптоволокно интернет именно от этого оператора и заключить с ним договор. Если основной кабель только провелся к дому, то монтаж на всех этажах может занять не один день. Если же он уже давно установлен и просто появился новый желающий клиент, то процесс займет пару минут: от просверливания нескольких стен перфоратором до прокладки кабеля в квартиру по углам этих стен.

Монтаж оборудования в подъезде

Перед тем, как протягивать сеть в отдельные квартиры, нужно установить все необходимое оборудование в подъезде. Работать в этом направлении могут несколько бригад. Электромонтажники пробивают отверстия в перекрытиях, и крепят пластмассовые пеналы, укладывая в них оптокабеля. После всех работ каждый кабель будет висеть около входа в квартиру в смотанном виде.

Далее происходит более громкий вид работ: создание отверстий в бетонных плитах для специальных пластмассовых трубок. После прокладки труб устанавливается оборудование оптических распределителей и коробок.

Читать еще:  Не устанавливается Windows 7 на SSD

Монтаж оборудования в квартире

Параллельно с работами вне квартир оператор и его сотрудники должны помочь людям с выбором мест под специальные розетки и провести инструктаж по обращению с хрупким проводом. Провайдер должен заранее сказать, сколько метров кабеля предоставляется бесплатно, а сколько — платно. Обычно отверстие для квартиры пробивают либо близко к потолку, либо около плинтуса. Через эту дырочку с помощью обычной проволоки и протягивается провод интернета. Далее на это место крепится розетка, в которую укладывается кабель.

Важно! Обязательным требованием при установке розетки или модема является наличие рядом электрической розетки, которая будет питать роутер через специальный адаптер.

Получение модема и подготовка к переключениям на оптоволокно

Получение модема осуществляется либо сразу, либо через несколько дней по извещению провайдера. Также сразу или потом может быть составлен или переоформлен договор на предоставление услуг интернета по оптоволокну.

Организационные вопросы

Есть в этом деле и вопросы организационного характера. Если оператор не выдает модем сразу, то за ним нужно будет приехать в сервисный центр, где и будет подписан новый договор и выдача коробки с устройством на руки.

Выполнять подключение модема и его настройку должна бригада специалистов, которые прибудут по заранее оговоренному графику. По окончанию процесса установки клиент расписывается о предоставленных услугах и работоспособности оборудования оптико-волоконного интернета.

Если до этого подключение осуществлялось через этого провайдера, то старое предоставленное оборудование нужно снять и вернуть. Сделает это специалист сервисного центра, который также подключит домашнее оборудование через оптоволоконный интернет.

Технические мероприятия

По прибытию монтажников происходит установка модема: пробиваются несколько отверстий перфоратором и с помощью дюбелей корпус устройства закрепляется саморезами на стене. В него подключается оптокабель. От роутера по полу прокладывают несколько кабелей витой пары для подключения телевизора, персонального компьютера и телефона. Витая пара на концах закрепляется с помощью коннекторов типа RJ-45.

Создание и настройки сети интернет и схема ввода

По сути, после всех вышеперечисленных действий сеть уже собрана. В некоторых случаях еще остается перекоммутировать роутер на управление телевидением, ПК и прочими устройствами, подключить его питание и соединить прибор с домашними сетевыми гаджетами. Схемы оптоволокна очень напоминают медные кабеля, но имеют отличие: домашний телефон в первом случае подключается после роутера и полностью теряет свою автономность.

Наладочные работы

После всех электромонтажных работ осталось подсоединить оборудование к ПК и прочим устройствам, а также выполнить создание сети Wi-Fi. Для этого роутер включают и заходят в его веб-настройки через специальный адрес, где и создается беспроводная сеть, устанавливается пароль и методы ее защиты.

Таким образом, была разобрана оптическая линия интернета, что это и каким образом подключают стекловолокно в качестве интернета в многоквартирные и частные дома от прокладки под землей до монтажа в подъезде и квартирах.

3 мифа об оптоволокне в квартире

Среди интернет-пользователей не утихают споры о том, какой кабель лучше использовать для выхода во всемирную сеть: оптоволокно или витую пару. Сторонники применения оптоволоконного кабеля говорят о его надежности, скорости и стабильности. Так ли это на самом деле?

Существует два вида кабеля, с помощью которых провайдеры выполняют подключение интернета и телевидения: оптоволоконный кабель и витая пара. Абоненты Baza.net подключены именно с помощью витой пары.

Конструкция данного кабеля довольно проста. Она представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Такой кабель можно разместить в квартире, как вам удобно. Например, под плинтусом. А устранение повреждений витой пары не займет большого количества времени.

С волоконно-оптическим кабелем совсем другая ситуация. Внутри него находится много элементов: стеклянные волокна, пластиковые трубки, трос из стеклопластика. Его нельзя так же свободно сгибать, иначе кабель может переломиться и в результате сигнал пропадет. Чтобы устранить повреждение в оптоволокне, необходимо будет вызывать специалиста с дорогостоящим оборудованием.

Кроме того, ремонт и замена оптоволокна может «влететь в копеечку».

На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон. Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль.

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами.

Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

На самом деле вы и так выходите в интернет через оптоволоконный кабель.

Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

Так что же выбрать?

Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

kak_eto_sdelano

Как это сделано, как это работает, как это устроено

Самое познавательное сообщество Живого Журнала

А знаете ли вы, как приходит в ваш дом интернет, телефония или цифровое телевидение? Ведь технологии давно шагнули вперед и если мы раньше подключались к всемирной паутине через модемы, то сейчас для передачи данных хватит тонюсенького провода и скорости света. Это удивительно, ведь получая услуги, мы редко задумываемся, а как же это сделано?

Недавно, благодаря Ростелеком, удалось узнать поближе о загадочной технологии PON, которая все больше завоевывает рынок цифрового телевидения, телефонии и конечно интернета.
Делюсь с вами, ведь как правило, когда кто-то приходит в офис продаж Интернет-провайдера и желает подключиться по технологии PON к одной или нескольким услугам сразу, просто узнав о такой возможности из рекламы, на самом деле не имеет особого представления о том, что именно он покупает. А вы знаете об этом?

PON придумали на западе, но что мешает и нам пользоваться этим изобретением? Так что же скрывается за аббревиатурой? Технология PON — пассивные оптические сети. Пассивные они потому, что на участке от АТС до абонента не используется никакого активного оборудования и не требуется дополнительного электропитания, волокно тянется до квартиры клиента. За счет этого получается высокая пропускная способность канала и, следовательно, возможность подключить несколько услуг по одной линии телефон, телевидение, Интернет.

Получается, что зайдя на современную АТС мы можем увидеть удивительную картину, когда буквально с одной стойки могут обслуживаться десятки тысяч абонентов. А все потому, что основное преимущество PON — стеклянное оптическое волокно, которое позволяет передавать данные с помощью не электрического, а оптического сигнала (света). Этот сигнал при прохождении от узла связи до квартиры не требует дополнительного оборудования вроде коммутаторов или маршрутизаторов. Радиус действия оптического сигнала до 20км, а это в несколько раз больше, чем электрического.

Узел доступа PON состоит из трех основных элементов: каркас (место, куда устанавливается плата и блок питания), магистральная карта, которая подключается к ядру сети, линейные платы. На один порт линейной платы можно подключить до 64 абонентов.

Если вы подумали, что оптоволокно прокладывается «цельным проводом» от АТС до квартиры, то это не так: на определенном участке линии сигнал делится. Для деления сигнала изобрели пассивный оптический делитель — сплиттер, который превращает одно волокно в два, четыре, восемь и так далее. А прежде, чем интернет или интерактивное телевидение придет в квартиру, он проходит разные этапы.
Как правило в подвале находится распределительная муфта, где кабель, состоящий из 144 волокон делится на то количество, которое нужно именно в этой парадной (или доме), остальное же пропускается дальше. Производятся эти манипуляции мастерами.

Укладываются волокна в бухту, кассету. Потом одевается защитный короб. Все вместе – муфта.

Прибор, который является диагностическим для выявления длины волокна, возможных дефектов и тд. Он обязательно используется при монтаже системы.

Из подвального помещения и уже известной нам бухтымуфты, волокна попадают в сплитер, затем в распределительную коробку, которая в свою очередь располагается непосредственно в подъезде и на этаже.

Оптический патч-корд от квартиры абонента до распределительной коробки, расположенной в подъезде, укладывается в защитные короба.

После того, как оба конца волокна (со сплиттера и из квартиры) находятся в распределительной коробке, производится их соединение с помощью специального сварочного аппарата. Сварка волокна производится в муфте, сплиттере и коробке, а абонентский патч-корд из квартиры подключается уже к разваренному порту в распределительной коробке. Таким образом, получается полностью оптоволоконная линия от АТС до абонента.

Читать еще:  Образ линукс для загрузки с флешки

В такихе же коробах протягивается кабель и непосредственно в квартиру. Там также бережно волокно укладывается в оптическую розетку или протяжную коробку или кассету оптического терминалабухты и закрывается. По неписаным правилам оборудование монтируют рядом с отверстием, куда затянули оптику, чтобы протяженность волокна по квартире была как можно меньше. Лучше не прокладывать оптоволокно по всей квартире. Почему? Все просто — этот тоненький «проводок» очень и очень хрупок, чувствителен к различным изгибам, перегибам, давлению (наступать на него или ставить мебель не нужно, так же как и подпускать животных). От всех вышеперечисленных процедур оптоволокно ломается и часто вызывать мастера — стоит ли это ваших нервов?

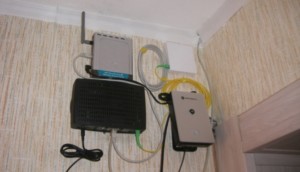

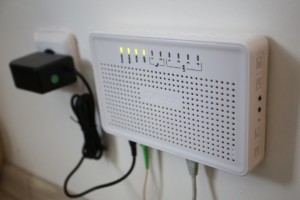

Вот так выглядит уже поставленное оборудование в квартире. Занимаются установкой, отладкой и подключением инсталляторы.

Прежде всего, сотрудник делает оконцовку оптического волокна в квартире абонента и монтирует оптический коннектор. Для этого требуется набор инструментов: измеритель оптической мощности, скалыватель оптических волокон, стриппер, ножницы для кевларовых нитей, спиртовые безворсовые салфетки, визуальный локатор повреждений и источник излучения, а также маркер и линейка. Для соблюдения техники безопасности мастер обычно работает в защитных очках.

Итак, самое интересное впереди. Ведь оптическое волокно уже в квартире, но работать пока не может. Для этого проводится ряд манипуляций. На кабель одевается хвостовик оптического коннектора, затем берется специальный отмаркерованный контейнер, куда складываются осколки оптического волокна (которые ни в коем случае не должны оставаться у потребителя дома, они острые и опасны).

Берется стриппер и снимается верхний слой изоляции. Затем маркером отмечается место, до которого будет производиться зачистка волокна.

Имеем вторичное буферное покрытие оптоволокна и кевларовую нить.

Сптриппером аккуратно надрезается и снимается вторичное покрытие, а затем первичный буфер.

Вот оно — волокно, тонкое как волосок, которое принесет в дом новейшие технологии, доступ в всемирную паутину, а также телефонную связь. Это совершенно потрясающе!

Волокно очищается с помощью спиртовой безворсовой салфетки и делают его скол на специальном приборе (да, да, ведь это стекло по сути!). После чего происходит почти ювелирная работа — надо попасть в маленькое отверстие коннектора и зафиксировать там волокно.

Одевается корпус коннектора

Вот тут вступает в ход измеритель оптической мощности и промеряется патчкорд (уровень затухания сигнала).

А вот очень интересный прибор, похожий на большой карандаш — это визуальный локатор повреждений.

Его целью является нахождение повреждений. Пучок света направляется прямо по волокну и.

если обнаружим повреждение — это будет видно визуально: участок будет светиться.

Смонтированный коннектор (с кабелем) монтируется в оптическую розетку, протяжную коробку или кассету от которой и будет происходить непосредственное подключение оптического терминала абонента. Можно сказать, что мы пришли к последнему шагу в достижении вожделенной системы PON в доме.

Для этого используется соединительный патч-корд с разной полировкой соединительный патч-корд используется в случае установки розетки, при установке протяжной коробки или заведении кабеля в кассету терминала кабель сразу оконцовывается коннектором с полировкой APC и более совершенный измеритель оптической мощности — универсальный тестер-смартфон на платформе Android. При помощи него можно не только производить измерения, но и демонстрировать абоненту работу услуги Wi-Fi, работу сайта и др.

Выполняется настройка дополнительной услуги — Wi-Fi подключения, а также через тестовый ноутбук настраивается доступ к сети.

и обязательно демонстрируется все абоненту!

даже тест на скорость соединения и передачи данных.

Подключается телефония: важно знать, что к оптическому терминалу подключается только один телефонный аппарат.

Ну и наконец, подключается, в данном случае, главная услуга «Ростелекома» — «Интерактивное Телевидение». При первичном запуске вводятся учетные данные приставки.
И если к вам пришел установщик и не ознакомил с основными функциями, смело можете ставить ему большой минус за его работу, он должен это делать в обязательном порядке.
Отдельно объясняется устройство пульта, который может и дублирует функции стационарного пульта (включение-выключение ТВ, переключение громкости), но все же является другим устройством.

Функции «Интерактивного Телевидения»: создание различных профилей, «Мультискрин», «Видеопрокат», просмотр на экране фото, видео, музыки при помощи USB-входа на приставке, интернет-сервисы (погода, соцсети, карты), управление просмотром (пауза, запись).
К терминалу можно подключить до трех ТВ-приставок и, соответственно, до трех телевизоров.

Ну как? Находятся ли плюсы в использовании технологии PON? Мне кажется да и самый большой — это пропускная способность такого маленького «волоска».

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите на адрес (shauey@yandex.ru) и мы сделаем самый лучший репортаж, который увидят тысячи читателей сайта Как это сделано

Отдельные фото из моих репортажей можно смотреть в инстаграме инстаграме. Жмите на ссылки, подписывайтесь и комментируйте, если вопросы по делу, я всегда отвечаю.

Также на ютюбе выходят мои интереснейшие ролики, поддержите его подпиской, кликнув по этой ссылке — Как это сделано или по этой картинке. Спасибо всем подписавшимся!

Оптоволоконный интернет: что это, для чего нужен и чем оптический кабель лучше старой витой пары?

Всем привет! Электричество – это всего лишь один из возможных носителей сигнала в компьютерных сетях. Распространяться сигнал может с помощью радиоволн и света. Чтобы передавать световой импульс, нужно использовать светопроводящую материю, которой стало оптическое волокно. Благодаря оптоволокну передача данных вышла на новый уровень в развитии сетевой инфраструктуры. В рамках статьи можно найти ответ на главный вопрос, что такое оптоволоконный интернет.

СОВЕТ! Если вам станет мало данной статьи, то у нас есть ещё два разбора от нашего Бородача – смотрим тут и тут.

Что такое оптоволокно

«Световод» или «оптоволокно» – типичная нитевидная структура, состоящая из стеклянных или пластиковых материалов, позволяющая передавать свет на огромные расстояния. Скорость света, по сравнению со скоростью электронов, проходимых через медь, почти что безгранична.

Собранный вкупе пучок световодов под одну оболочку именуют: «волоконно-оптическим кабелем». Сеть из таких кабелей именуют: «волоконно-оптическими линиями связи» (ВОЛС). На ВОЛС перешли магистральные и канальные провайдеры и переходят по сих пор многие провайдеры «последней мили». Последние монтируют и обслуживают сети по городам. После настроек кабелей и сетевого оборудования, вы можете воспользоваться услугами, а «интернет-оптоволокно» в разы улучшит связь и скорость интернета.

Из чего состоит

Стекловолокно имеет прозрачный сердечник (внутри которого проходит свет) и оболочку (демпфер), препятствующую затуханию импульса и транспортировки этого импульса до адресата.

Сердечник (или ядро) оптоволокна делают из кварцевого стекла и акриловой смолы. Характеристики данного материала после изготовления:

  • Прочный;
  • Гибкий;
  • Высокая светопроницаемость;
  • Слабая чувствительность к внешним излучениям и смене температур.

В некоторых случаях оболочкой может выступать стекло и пластик. Но с более детальной информацией: из чего сделан конкретный волоконный кабель, – лучше ознакомится во время приобретения самого провода для интернета.

Оптические волокна (и сооруженные из них кабели) различают по виду и назначению:

  1. Одномодовые – стекловолоконные нити пропускают один световой сигнал (1 моду). Сердечник равен 7-10 мкм. Чем уже, тем на выходе меньше затухание луча. А из этого следует возможность передачи данных на дальние расстояния, хотя с меньшей пропускной способностью, чем у многомодовом.
  2. Многомодовые – оптоволоконные нити пропускают множество сигналов одновременно. Сердечник с большим диаметром 50-62,5 мкм влияет на быстрое затухание импульса. Поэтому высокая пропускная способность нивелируется короткими дистанциями.

Одномодовые кабеля используются в магистралях и каналах: внутригородского, меж городского, межгосударственного и межконтинентального назначения. Благодаря дальности передачи сигнала (до 100 км без потери сигнала), и достаточной пропускной способности, их используют там, где важна надежность линии и непрерывность сигнала.

Многомодовые реализуют для схем связки устройств внутри помещений, на разных этажах, между корпусами (если расстояние не превышает 550 метров). Такое оптоволокно – частый гость в линиях связи центров по обработке данных.

Классификация

Для построения интернет сетей используются волоконно-оптические кабеля, классифицируемые:

  1. OS1 – одномодовый (сечение 9 мкм).
  2. OS2 – одномодовый широкополосный (сечение 9 мкм).
  3. OM1 – многомодовый (сечение 62,5 мкм).
  4. OM2 – многомодовый (сечение 50 мкм).
  5. OM3 – многомодовый высокоскоростной (сечение 50 мкм).
  6. OM4 – многомодовый оптимизированный (сечение 50 мкм).

Многоэтажные дома подключают к оптоволоконному интернету чаще всего проводами класса OM3 и OM4.

Сравнение оптоволокна и витой пары

Ethernet-кабель, который повсеместно используется для разведения проводной локальной сети состоит из медных проводков. Полностью перейти на оптоволокно провайдеры перейти не могут – по сравнению с LAN-кабелем, оптоволоконный боится изгибов. Поэтому обычный медный патч-корд до сих пор успешно применяется в сетевой инфраструктуре (особенно в домашних и офисных решениях).

Советую ещё более детально почитать про витую пару. Ну и конечно же про Wi-Fi.

Но, а что касается характеристик самого кабеля вот наглядная таблица.

Что касается внешних воздействий, то подключенное оптоволокно не боится:

  • Силовых наводок;
  • Огня;
  • Влаги;
  • Температурных перепадов;
  • Кислотной и щелочной среды;
  • «Прослушивания линии» из-за игнорирования индукционных воздействий.

Преимущества

То, что ВОЛС, это сети нового поколения спорить никто не станет. Витая пара все еще нужна и используется по назначению в некоторых участках сети. Но то, что она уходит на второй план – это очевидный факт. И вот тому подтверждение:

  1. Линия оптоволокна быстрее в 10 раз на одинаково-короткое расстояние и в четыре раза быстрее на расстояние в 100 км.
  2. Внешняя агрессивная среда не помеха сигналам, проходящим в кабеле.
  3. Кабель защищен от прослушки путем наведения электромагнитных импульсов.

К сожалению, оптика – не идеальный продукт, и вот ее отрицательные стороны:

  1. Волокна состоят из гибкого стекла. А любое стекло не любит грубых перегибов и может раскрошиться при таком взаимодействии с ним. Для «лечения» понадобится знания и специальный сварочный аппарат, помогающий восстановить волокна. Иногда, повреждение кабеля может спровоцировать полную его замену на участке.
  2. Для соединения с оптоволоконной парой нужно специальное оборудование. Если оптоволокно заводится в дом, понадобится: специальная розетка, модем, ONT-терминал, различные сетевые адаптеры.

Увидеть, как в компьютер заводят оптоволокно можно, но это большая редкость. Для этого понадобится специальная материнская плата с PON-портом. К сожалению, данное решение не целесообразно, потому как кроме конечной машины нельзя подключить к интернету остальную технику.

Практичный способ завода оптоволокна в квартиру – гибридный. От провайдера заводится оптоволоконный кабель в дом, через специальную розетку, модем и роутер предоставляется последнему доступ в интернет. А домашний роутер раздает для всех устройств в локальной сети интернет через Wi-Fi и кабели витой пары.

Читать еще:  Установка резины с направленным рисунком

Оптоволокно vs витая пара: что выбрать для дома

Представьте: вы переехали в новую квартиру и собираетесь подключить себе Интернет. Дом обслуживают 2 провайдера – «Медный всадник» и «Оптическая иллюзия». Преимущества первого – надежные, проверенные технологии на основе медной витой пары. Девиз второго: «Даешь оптоволокно в каждый дом», а это безграничная скорость, да и вообще модно и круто. Кому вы понесете деньги?

Положиться на опыт десятилетий или довериться инновациям? Если взвесить плюсы и минусы того и другого, то побеждает… Впрочем, давайте обо всем по порядку: что такое оптоволокно, в чем его принципиальные отличия от витой пары и что лучше для подключения домашнего Интернета.

Со скоростью света

Предполагаю, что многим читателям приходилось препарировать обычный сетевой кабель, и они знают, что он состоит из медных жил. Металл, в частности, медь передает информацию с устройства на устройство посредством электрических импульсов. Но электричество – лишь один из возможных переносчиков сигнала в компьютерных сетях, еще им бывают радиоволны и свет.

Для передачи светового импульса медь не годится, ему нужна прозрачная среда – светопроводящее волокно, которое и называют оптическим.

Оптоволокно или световод – это особая нитевидная структура из стеклянных или пластиковых материалов, которая проводит свет на большие расстояния. Скорость передачи по нему, в отличие от меди, практически безгранична!

Пучок таких волокон под одной оболочкой называют волоконно-оптическим кабелем, а сеть из них – волоконно-оптическими линиями связи или ВОЛС.

Оптоволокно: что оно собой представляет

Оптическое волокно состоит из прозрачного сердечника – среды передачи света, и оболочки (демпфера), которая препятствует затуханию импульса и обеспечивает его доставку до конечной точки.

Передающие среды, которые иначе называют ядрами оптических волокон, делают из кварцевого, халькогенидного и других видов стекол, а также из акриловых смол. Эти материалы характеризуются прочностью, гибкостью, высокой светопроницаемостью и низкой чувствительностью к перепадам температур и излучениям. Оболочки также состоят из стекла или пластика.

Толщина световодов, используемых в построении ВОЛС, составляет 125 мкм. При этом диаметр сердечника может быть разным – 7–62,5 мкм в зависимости от вида оптоволокна.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

  • Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
  • Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

  • OS1 – одномод с сердечником 9 мкм.
  • OS2 – широкополосный одномод с сердечником 9 мкм.
  • OM1 – многомод с сердечником 62,5 мкм.
  • OM2 – многомод с сердечником 50 мкм.
  • OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
  • OM3 – высокоскоростной многомод с сердечником 50 мкм.
  • OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Для подключения к Интернету жителей многоэтажных домов чаще всего используют многомодовые кабели классов OM3 и OM4.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Так что же лучше – оптика или медь?

Нынче любой крупный и даже средний интернет-провайдер использует в ряде сегментов своих сетей оптоволокно. И наоборот: как бы провайдер не заманивал подключением к «самой быстрой системе нового поколения», отдельные участки его сетей – традиционный медный кабель. Просто правила им диктуют условия среды (где-то они больше подходят для меди, а где-то – для оптики) и экономическая целесообразность, а маркетинг – есть маркетинг.

К какому виду магистрали подключили ваш дом провайдеры «Медный всадник» и «Оптическая иллюзия», точно не скажет никто, поэтому будем считать, что их предложения различаются только способом подключения абонентов внутри квартир.

В таблице ниже сопоставлены свойства волоконной оптики и витой пары:

OM3 и ОМ4 – 100 Гбит/с

  • Оптоволоконная линия до 10-и раз быстрее и гораздо «дальнобойнее», чем витая пара, она не подвержена влиянию наводок электрического оборудования и силовых линий, долговечна и прочна, не горит, не теряет свойств от влаги, кислот и щелочей. Не допускает шпионских врезок и прослушивания путем индукционного подключения.
  • Волоконно-оптическую сеть легче замаскировать в интерьере, для нее не нужно монтировать широкие неэстетичные кабель-каналы.
  • Волоконная оптика – это хоть и гибкое, но стекло, а любое стекло может трескаться и крошиться. Поэтому монтаж и модернизация такой сети требует большой аккуратности. Если поврежденную витую пару можно разрезать и соединить простой скруткой, то для восстановления разорванной оптики нужен специальный сварочный аппарат и умение с ним обращаться. А иногда даже небольшое повреждение волоконно-оптической линии требует полной ее замены.
  • Главное преимущество витой пары – дешевизна и простота в обиходе. За подключение к Интернету посредством медного кабеля с вас, скорее всего, не возьмут никаких дополнительных денег, а за оптику придется заплатить, ведь она дорогая. Витую пару с универсальным коннектором можно сразу воткнуть в компьютер – и на нем появится Интернет. Для оптики снова придется раскошелиться на специальную розетку, модем (ONT-терминал или роутер), сетевые адаптеры. А это тоже недешево.

Чисто оптоволоконные сети внутри домов и квартир пока большая редкость, чаще всего их делают гибридными – частично оптическими, частично меднопроводными, частично беспроводными. Оптику обычно подводят только к модему, а конечные устройства – компьютеры, смартфоны, смарт ТВ и т. д. получают Интернет всё по той же витой паре или Wi-Fi, ведь они не оборудованием модулями декодирования светового сигнала. Значит, какие бы сверхскорости ни обещал вам провайдер, медленные сегменты сети сведут ее на нет.

Итак, ваш выбор «Медный всадник», если:

  • Вы не хотите переплачивать за то, чего, скорее всего, не получите. Если ваши устройства – потребители Интернет-трафика работают на устаревших протоколах Ethernet или Wi-Fi, то оптика не сделает их быстрее.
  • Вы часто переносите компьютер с места на место, у вас есть собака, которая любит жевать провода или маленькие дети, хватающие всё подряд. И в случае повреждения кабеля вам проще починить его своими руками, чем платить мастеру.

Вам лучше стать клиентом «Оптической иллюзии», если:

  • Вы за всё новое против всего старого. Волоконная оптика – это технология будущего, а значит, достойна инвестиций. И пусть она дружит не с каждым девайсом – скоро, надо ожидать, производители последних возьмутся за ум и оборудуют свои продукты поддержкой оптоволокна. Ведь потребители этого хотят и готовы вкладываться.
  • Финансы для вас – не проблема. У вас современная техника, которая поддерживает последние протоколы проводной и беспроводной связи, и вы готовы заставить ее «взять максимальную высоту».
  • Вам нужна скорость, и этим все сказано.
  • Безопасность сети в плане возможной утечки данных – ваше всё.

Какое оборудование купить для домашней оптоволоконной сети

Оборудование, через которое клиентские устройства получают доступ в Интернет по волоконно-оптической связи, обычно предоставляет провайдер. Но это, как правило, простейшие бюджетные девайсы с ограниченным набором возможностей. Если хотите что-нибудь быстрее, мощнее, функциональнее, приобретите его самостоятельно.

Для построения домашней сети из «разношерстных» устройств понадобится роутер (маршрутизатор) с портом подключения оптики SFP, SPF+, XPF, PON или GPON – так их обозначают на корпусе аппарата. В отличие от универсального RJ-45, оптоволоконные разъемы бывают нескольких типов (форм). Какой подойдет вам, лучше уточнить у провайдера, с которым вы планируете заключить договор. Самый распространенный называется SC/APC.

Однако тип разъема – не единственное различие между такими роутерами. Оптоволоконные порты имеют разную пропускную способность, и она должна быть указана в характеристиках аппарата.

Внутри маршрутизатора оптический сигнал преобразуется в электрический и радио, которые понимают подключаемые устройства – ПК, телефоны и прочее. Они получают сигнал через интерфейсы LAN (Ethernet) и Wi-Fi. От пропускной способности последних тоже зависит скорость работы сети.

Для максимального раскрытия потенциала оптоволоконной связи все сетевые интерфейсы маршрутизатора должны поддерживать современные скоростные стандарты. А именно:

  • SFP/ SPF+/XPF – не меньше, чем скорость провайдера согласно тарифному плану. Одни производители указывают здесь 2 значения – скорости приема и отдачи сигнала, другие – только наибольший.
  • LAN (Ethernet) – 1 Гбит/с.
  • Wi-Fi – 802.11b/g/n/ac. При поддержке этого стандарта теоретически достижимая скорость соединения для роутеров с 8-ю антеннами составляет 6,77 Гбит/с.

Ниже небольшой список моделей маршрутизаторов с поддержкой подключения к оптоволоконным линиям. Они различаются характеристиками и ценой.

  • TP-Link TX-VG1530
  • D-Link DPN-R5402C
  • ZyXEL PSG1282NV
  • D-Link DVG-N5402GF
  • ZyXEL PSG1282V
  • Keenetic Giga

Какой из них лучше? Тот, что больше отвечает вашим задачам и максимально приближен к параметрам вашей сети. Впрочем, при сходстве основных данных на первый план выходят дополнительные функции, а они здесь очень разные. Выбирайте и пользуйтесь.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
