Esata что можно подключить

Как подключить накопители и приводы к компьютеру

Шустрые SSD все больше вытесняют из обихода жесткие диски. Даже современные винчестеры постепенно теряют популярность, что и говорить об устаревших моделях, которые не всегда поддерживаются современными материнскими платами. Тем не менее, использовать старый HDD иногда нужно, а как заставить его работать — непонятно. В этом материале все самые полезные способы подключения как устаревших, так и актуальных накопителей и приводов.

Адаптер USB 2.0 -> IDE

Адаптер предназначен для подключения к компьютеру наиболее старых типов жестких дисков или CD/DVD-приводов с интерфейсом IDE. Учитывая, что современные материнские платы вообще не имеют подобного разъема, с подключением могут возникнуть проблемы. Накопители формата 2.5″ подключаются напрямую к адаптеру, накопители формата 3.5″ и приводы требуют дополнительного питания 12 В, поэтому к винчестеру необходимо подключать и Molex-разъем, что не всегда удобно. Для этих целей лучше приобрести отдельный блок питания с переходником или присмотреться к более удобным адаптерам ниже.

Двусторонний адаптер IDE/SATA

По назначению аналогичен предыдущему, за исключением того, что подключается он к IDE или SATA-разъемам. Адаптер двусторонний — можно подключить устаревшее IDE-устройство к современной плате с SATA-разъемом на борту, либо наоборот — современный SATA накопитель/привод к устаревшей материнской плате, имеющей только IDE-разъем. Последний вариант актуален для рабочих компьютеров, которые не апгрейдились с момента их покупки.

Адаптер eSata

Еще один удобный способ быстрого подключения накопителей и различных приводов, но почему-то не получивший широкого распространения. Для этого необходимо установить планку с разъемами eSATAp на передней или задней панели компьютера и подключить соответствующие SATA-кабели и питание (рис. слева). Накопитель или привод подключается специальным eSATAp-кабелем (рис. справа). Обратите внимание именно на eSATAp-вариант, позволяющий подключать 3.5-дюймовые накопители и приводы, требующие питание 12В. Основное преимущество такого способа — полное отсутствие задержек, так как при работе не используются сторонние контроллеры.

Адаптер USB 2.0 -> SATA

Винчестеры с SATA-разъемом еще довольно актуальны, вот только модели с небольшой емкостью не представляют практического интереса и только мешают. От них идет постоянный шум, они греются и нагревают соседние элементы, а также требуют провода для подключения. Поэтому целесообразнее подключать их по необходимости.

Данный адаптер является аналогом первого, но рассчитан только на подключение SATA-накопителей формата 2.5″. Имеет объединенную SATA-колодку (питание + данные). Интересной особенностью является наличие дополнительного «хвостика» USB 2.0 для подключения требовательных к питанию накопителей.

В качестве примера подключение SSD-накопителя небольшой емкости:

Как альтернатива, есть универсальный тип адаптера, в котором совмещены два моста USB 2.0 -> IDE + SATA. С ним можно подключать и старые IDE-накопители, и актуальные SATA-диски:

Адаптер USB 3.0 -> SATA

Более продвинутая модификация с разъемом USB 3.0 и пропускной способностью до 5 Гбит/с (около 625 МБ/с). Из особенностей стоит отметить повышенную скорость передачи, увеличенную мощность питания, которая позволяет запускать даже старые требовательные накопители, меньшие задержки при копировании файлов и многое другое. Имеет объединенную SATA-колодку. В качестве моста USB -> SATA используются распространенные контроллеры Innostor IS621, ASM1153S или подобные. Есть модели с дополнительным «хвостиком» USB 2.0 для требовательных накопителей.

Из-за отсутствия дополнительного питания, они подходят лишь для подключения накопителей формата 2.5″. Для подключения 3.5″ винчестеров или CD/DVD/BD-приводов лучше приобрести адаптер USB 3.0 -> SATA с дополнительным питанием, например, вот такой:

Это наиболее универсальная модель, позволяющая подключать практически все различные накопители или приводы с интерфейсом IDE и SATA. Дополнительный разъем питания 12 В расположен с обратной стороны, а в комплекте поставляется блок питания.

Контейнер (внешний бокс) USB 3.0 -> SATA

Очень удобное приспособление для быстрого подключения накопителей. Есть множество различных моделей, отличающихся между собой как внешним исполнением, так и используемым мостом. Бывают в закрытом и полуоткрытом корпусе из пластика или металла. Есть модели как для 2.5-дюймовых накопителей, так и 3.5-дюймовых винчестеров. Подключение к компьютеру осуществляется, как правило, посредством USB 3.0.

В продаже можно встретить так называемые «внешние накопители» — это есть не что иное, как контейнер (внешний бокс) с установленным накопителем под собственной маркой. Вот только накопители там стоят не всегда удачные и разобрать их проблематично.

Док-станция USB 3.0 -> SATA

Док-станция — более эстетичный вариант адаптеров, но в то же время более дорогой и более функциональный. Накопители, как правило, вставляются сверху. Поддерживается горячее подключение. Есть варианты как для 2.5″ накопителей без внешнего питания, так и для 3.5″ винчестеров с отдельным или встроенным блоком питания. Встречаются модели как на один накопитель, так и на несколько.

Хранилища дисков

Является дальнейшим развитием док-станций, но с более расширенными возможностями. В качестве подключения уже присутствует несколько альтернатив: USB или eSATA. Из особых достоинств стоит отметить «горячее» подключение любого накопителя независимо от остальных и поддержку RAID-массивов нескольких уровней. Для этого на задней панели присутствует конфигуратор. Приятным дополнением является наличие вентилятора и специальных вентиляционных отверстий в передней и задних частях корпуса, которые охлаждают накопители в работе. Есть модели на два и более накопителя. Очень популярны в среде систем видеонаблюдения, где постоянно требуется писать десятки гигабайт данных на высокой скорости и защищать их от сбоев.

Многие пользуются такими хранилищами на несколько жестких дисков, так как они очень удобны для хранения медиатеки. При необходимости можно активировать дисковый массив повышенной производительности из двух накопителей (RAID 0), либо так называемое «зеркалирование» (RAID 1).

Сетевые хранилища (NAS)

Практически аналог предыдущего варианта, за исключением того, что дополнительно используются сетевые функции и сетевой доступ к дискам. Помимо стандартных разъемов USB и eSATA присутствуют и RJ45 (Ethernet), а также беспроводной доступ посредством сети Wi-Fi. Эти устройства занимают особую нишу и пользуются популярностью при постройке единой медиатеки с доступом с различных устройств. Рассчитаны как на один накопитель, так и на несколько, в зависимости от модели и стоимости.

Мультикомбайны

Одни из самых функциональных устройств. Главное отличие от предыдущих — небольшие размеры и возможность автономной работы благодаря наличию встроенного Li-Ion/Li-Pol аккумулятора. Как правило, мультикомбайны рассчитаны на установку одного накопителя формата 2.5″ (HDD или SSD) и позволяют получить доступ к нему посредством проводного соединения через USB или Ethernet, либо через беспроводной Wi-Fi. Очень удобно тем, кто постоянно путешествует или находится в командировках.

Для организации сетевого доступа в мультикомбайн встроен роутер, который при подключении интернет-кабеля RJ-45 (Ethernet) может раздавать интернет близлежащим устройствам, то есть может работать в качестве точки доступа. Для просмотра содержимого диска достаточно активировать сеть Wi-Fi на устройстве и подключиться к ней с любого гаджета, будь то смартфон, планшет или нетбук. После этого через стандартный диспетчер можно просматривать файлы и папки. В случае необходимости мультикомбайн можно использовать в качестве внешнего аккумулятора для заряда севших устройств или гаджетов через предусмотренный USB-выход и универсальный кабель.

Первое знакомство с Power eSATA

За последние годы интерфейс eSATA уже перестал быть чем-то экзотическим, превратившись во вполне нормальное средство подключения к компьютеру внешних жестких дисков. Многие им уже пользуются, благо и альтернатив особых нет — USB 3.0 все еще маячит на горизонте, а все остальные внешние интерфейсы слишком медленные. Даже былой король по скорости — FireWire 800, на практике, обеспечивает лишь порядка 80 МБ/с, в то время как даже одиночные настольные винчестеры перешагнули границу в 100 МБ/с, а есть ведь еще и внешние массивы из нескольких дисков. При этом практическое применение FW800 под управлением наиболее распространенных на сегодня операционных систем семейства Microsoft Windows сопряжено с рядом трудностей. Да и поддержку этого интерфейса к компьютеру, как правило, приходится «прикручивать» самостоятельно, причем она обходится не так и дешево. Массовые внешние интерфейсы (такие, как повсеместно представленный USB 2.0 и немного более редкий, но тоже часто встречающийся FW400), на практике. обеспечивают лишь 30-40 МБ/с, чего даже для портативных винчестеров уже маловато, не говоря уже об их более крупных собратьях. А у eSATA таких проблем нет — по скорости он в точности соответствует внутреннему SATA, на который винчестеры и рассчитаны. Причем поддержка eSATA обходится очень дешево — иногда можно и просто один из чипсетных портов наружу вывести, а уж поставить копеечный контроллер вообще дело не хитрое.

Производители ВЖД это учитывают, так что сейчас в ассортименте практически всех их (неважно — о крупной или не очень компании идет речь) есть стационарные модели, поддерживающие eSATA. А для портативных все вендоры предпочитают продолжать использовать «обычный» USB чаще всего — модели с eSATA до сих пор можно пересчитать по пальцам. Причина этого проста, и заключается она в отсутствии питания на eSATA. Стационарные накопители все равно нуждаются в собственном БП, так что там замена одного интерфейсного кабеля другим никаких неудобств не приносит, зато производительность значительно возрастает. А с портативным ВЖД хуже — им вполне достаточно того количества электричества, которое обеспечивает один USB-порт, так что при задействовании этого интерфейса можно обойтись всего одним кабелем. Но если нам хочется увеличить скорость работы, то и для обмена данными придется использовать один кабель, и для подвода энергии (с того же USB, например) еще один. Разумеется, это неудобно, да и прирост скорости все же не настолько радикальный, как в случае стационарных ВЖД. И новый интерфейс крайне медленно прокладывает путь в этот сегмент рынка, поскольку при выборе между «быстрее» и «удобнее» 90% пользователей компьютеров, все-таки, выберут второе.

Но в компаниях-производителях оборудования конструкторы получают зарплату далеко не за красивые глаза. И как-то раз кому-то из них, после длительной медитации над портами USB и eSATA, пришла в голову здравая идея — а почему бы их не совместить? У такого решения не наблюдается особых недостатков, зато достоинств масса: во-первых, накопители, которым достаточно 2,5 Вт, можно подключать всего одним кабелем, но получать при этом большую скорость работы, чем при применении только USB. Во-вторых, такой подход место экономит. Просто потому, что никто не мешает нам использовать данный комбинированный порт и как обычный eSATA, и как обычный USB — получается три в одном. В настольных компьютерах это не очень актуально, но для ноутбука (особенно, компактного) размещение большого количества портов — задача не всегда тривиальная. Так же получается добавить поддержку eSATA (причем «более качественную», чем при простом припаивании разъема eSATA) и количество USB-портов не уменьшать. А выглядит это примерно так:

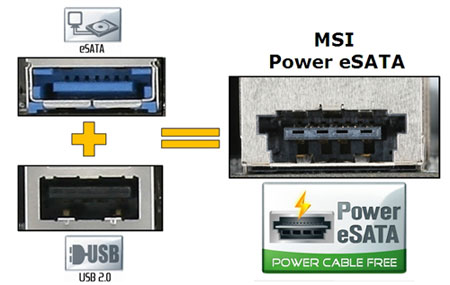

Мы взяли картинку с сайта компании MSI, поэтому о ней и упоминаем. На самом деле, «Power eSATA» хоть и не является уже принятым межотраслевым стандартом, но вряд ли стандартизация за горами — очень простое решение, тем более уже используемое не одним производителем, а несколькими. Правда, несколько менее активно, чем хотелось бы. В частности, MSI применяет порты такого типа пока всего в одной модели материнских плат (MSI 790FX-GD70 под АМ3) и в восьми моделях ноутбуков. И у других производителей есть ноутбуки с Power eSATA, а наиболее активным пользователем этой технологии среди производителей материнских плат является компания ASRock — все три модели на чипсете Х58, и одна — на Р45 снабжены таким портом.

Но, разумеется, этого всего достаточно мало. А оборудование, рассчитанное на порт Power eSATA, уже начало появляться, так что и нам в лаборатории потребовалось уже что-нибудь такое эдакое. Причем идея со сменой материнской платы на тестовом стенде как-то не прельщала. Попытка найти контроллер с интерфейсом PCIe (или, на худой конец, PCI) с Power eSATA успехом не увенчалась — с «простым» eSATA их множество, но от этого не легче. Выяснилось, что компания Kanguru свою флэшку, рассчитанную на этот интерфейс, продает в комплекте со специальным кабелем-переходником, превращающим пару портов eSATA и USB в порт eSATA. Но продукция этого производителя не поставляется к нам на рынок, а найти такой кабель отдельно не удалось. Зато нам посчастливилось обнаружить в продаже столь необходимый адаптер в формате ExpressCard. А поскольку поддержка этого ноутбучного интерфейса к нашему тестовому стенду была уже «прикручена» ранее (когда потребовалось протестировать флэш-накопители в этом формате), так что это оказалось решением проблемы.

Читать еще:  Недействительный URL загрузки Play market что делать

Оплатив покупку на eBay, вскоре мы дождались посылки, в которой оказалась небольшая картонная коробка без опознавательных знаков. Из нее был извлечен искомый адаптер, тоже почти без опознавательных знаков (во всяком случае, все найденное в интернете по несколько неприличному на вид сочетанию «A&S» к теме явно не относилось), бумажная инструкция в виде одного сложенного листа, CD с драйверами (огромной кучей для всех контроллеров, вообще выпускаемых этим заводом) и очень интересный кабель, позволяющий подключить любой мобильный SATA-винчестер к порту Power eSATA без использования каких-либо дополнительных коробочек и прочего. Последнему мы обрадовались лишь немногим меньше, чем самому адаптеру — во-первых, наглядная демонстрация полезности такого решения, во-вторых, хороший способ протестировать на практике его способности в плане производительности.

Но сначала закончим с изучением устройства. Как всем известно (написал Татарский через двадцать минут после того, как это стало ему известно), интерфейс ExpressCard содержит две группы контактов — PCIe 1x и USB. Второй в данном адаптере просто выводится на соответствующие контакты разъема Power eSATA, а первый нужен как раз для реализации этого eSATA. Для этого используется контроллер Silicon Image SiI3531, технические характеристики которого как раз и отвечают всем необходимым условиям. Логика работы адаптера понятна и отвечает чаяниям пользователей, мечтающих добавить к ноутбуку порт eSATA, да еще и не простой, а с питанием . А что со скоростью? Это мы и проверим.

Для проверки возьмем недавно протестированный SSD-накопитель Kingston SSDNow SNE125-S2/32GB на 32 ГБ, который, напомню, при подключении к SATA-порту ICH10R выдавал нам до 250 МБ/с при чтении данных и 200 МБ/с при записи. А к адаптеру Power eSATA vs подключали его двумя способами. Во-первых, воспользовавшись комплектным кабелем eSATA-SATA, что позволяет нам задействовать всю мощь высокоскоростного интерфейса. Во-вторых, при помощи почти так же выглядящего адаптера USB-SATA из комплекта Apacer SAFD 253. Внешне — полное равенство: всего один кабель, так что и степень удобства одинаковая. А для тестирования производительности мы воспользовались двумя подтестами IOMeter, измеряющими скорости последовательного чтения и записи данных блоками разного размера — думаем, для качественной оценки этих двух «слайдов» всем будет достаточно.

Итак, с глубоким прискорбием вынуждены констатировать факт, что использование SiI3531 скорость весьма заметно «режет». Теоретически, пропускная способность PCIe 1x хоть и недостаточна для полноценной реализации заявленного режима SATA300, однако каких-никаких 250 МБ/с составляет, то есть для нашего тестового носителя данных могла бы оказаться достаточной. Но на практике, данная компактная микросхема до теоретических возможностей шины далеко «не добирает» — что при чтении, что при записи данных все уперлось ровно в 118 МБ/с. Справедливости ради, должны заметить, что скорбь наша имеет, скорее, теоретический характер — просто были надежды, что хотя бы 200 МБ/с от данного контроллера удастся получить. А на практике, и 118 МБ/с — это пусть не идеально, но очень хорошо — редкий винчестер даже на внешних дорожках способен на большее. Это если говорить про стационарные, а не стоит забывать, что наиболее интересна модификация eSATA с питанием для винчестеров портативных, где все гораздо скромнее. Однако при этом по удобству подключения при таком использовании она вполне сравнима с USB, а сравнивать эти два способа по скорости подключения — сами видите, несерьезно просто. Сколь бы неудачным не оказался конкретный контроллер, попавшийся вам в руки, все равно, можно быть уверенным, что вся «неудачность» может быть лишь при сравнении с чипсетным SATA-контроллером, но никак не с другими интерфейсами.

Таким образом, свою проблему мы решили — постепенно появляющиеся в продаже флэш-накопители с интерфейсом Power eSATA есть на чем тестировать, да и освоение этой модификации интерфейса производителями ВЖД тоже теперь нас врасплох не застанет. Впрочем, очевидно, что адаптеры, типа изученного сегодня, будут интересны не только для тестирования оборудования, но и для практического использования. Ведь на данный момент, мягко говоря, не каждый ноутбук снабжен даже «простым» разъемом eSATA, а эксплуатировать ВЖД без скоростных ограничений хочется многим пользователям. Для стационарных моделей, впрочем, гоняться именно за Power eSATA не требуется, однако если и покупать дополнительное оборудование, то есть смысл позаботиться о том, чтобы его функциональность была максимальной (тем более, когда не приходится платить за это лишних денег). Очевидно, что с этой задачей протестированное устройство справляется несколько лучше, чем более привычные eSATA-адаптеры в том же формате ExpressCard. Но пользователей десктопов пока, к сожалению, порадовать нечем — им нужно либо заранее подбирать соответствующую модель материнской платы, либо ждать появления в широкой продаже подходящих карт расширения с интерфейсом PCIe.

eSATA — что это такое? Типы и виды eSATA

Порт eSATA сегодня уже не является чем-то экзотическим. При этом далеко не все пользователи знакомы с данным портом и не представляют, какие преимущества и недостатки имеет этот стандарт при работе с персональным компьютером.

Порт eSATA: основная информация

Новичкам, конечно же, в первую очередь будет интересно узнать, что собой представляет порт eSATA. Если постараться ответить на этот вопрос как можно проще,то можно сказать, что eSATA это стандарт последовательного порта, который по удобству использования и скорости лежит где-то между традиционным SATA и стандартом USB 2.0. Сам термин имеет следующую аббревиатурную расшифровку- External Serial ATA. Это порт, который применяет продвинутые технологии последовательного обмена данными и имеет возможность «горячей» замены жестких дисков и других устройств, подключенных к компьютеру. Несмотря на то, что подключение eSATA появилось еще в 2004 году, сегодня пользователи довольно часто отдают предпочтение более традиционным технологиям, таким как SATA иUSB.

Порт eSATA: преимущества

Стандарт eSATA, конечно, не получил бы широкого распространения, если бы у него не было объективных преимуществ. К таким преимуществам можно отнести:

— возможность удлинения кабеля для передачи данных до двух метров без опасности искажения сигнала;

— совместимость сигнала eSATA с SATA;

— ускоренная передача данных по сравнению с портом USB 2.0;

— дешевизна при производстве: благодаря этому обстоятельству данный разъем можно применять во многих устройствах. Так, например, существует внешний жесткий диск eSATA, и даже флэшки;

— жесткие диски с интерфейсом eSATA можно объединять в RAID-массивы. Также можно осуществлять замену жестких дисков на ходу, что совершенно немыслимо при использовании традиционного SATA-интерфейса.

Как вы сами можете убедиться, данный интерфейс имеет множество преимуществ, хотя бы если сравнивать его с такими привычными и традиционными стандартами, как SATA иUSB 2.0.

Порт eSATA: недостатки

При ответе на вопрос, что собой представляет eSATA, нельзя обойти стороной недостатки данного типа подключения. Несмотря на то, что данный тип интерфейса впервые был запущен в работу в 2004 году, портами данного стандарта оснащаются далеко не все устройства. Пока что использование данного стандарта осложняется рядом неудобств, к которым относится:

— физическая несовместимость портов eSATA иSATA;

— более низкая скорость обмена данными, чем у SATA. Это подтверждается многочисленными синтетическими тестами;

— длина кабеля ограничена двумя метрами, что меньше, чем в случае со стандартом USB;

— жесткому диску eSATA требуется наличие дополнительного питания через USBи 1394 или через обычную розетку. Такая необходимость зачастую отпадает в новых моделях внешних устройств;

— в eSATA и SATA используются различные уровни сигнала;

— для организации eSATA в некоторых случаях требуется наличие на системной плате специального контроллера;

— пока выпущено не слишком много устройств, поддерживающих данный стандарт.

Если говорить скорости передачи данных, то в этом плане eSATAпревосходит стандарт USB 2.0, который сегодня имеет довольно широкое распространение. При этом уступает более современному стандарту USB 3.0. Именно с этим возможно и связан тот факт, что разъемы eSATA не пользуются широкой популярностью. С USB все-таки работать намного проще, а скорость версии USB 3.0 имеет более высокое значение.

eSATA: виды

Как бы странно это не показалось, интерфейс eSATA имеет свои разновидности. Но их, впрочем, не так уж и много. Если говорить точнее, их всего две: собственно, сам eSATA, о котором уже было сказано выше, и ESATAp. Отличительная особенность порта ESATAp заключается в том, что подпитку устройства стало возможным осуществлять непосредственно через кабель eSATA. Порт SATA же требовал в обязательном порядке проводить питание через внешний источник. Постфикс p означает power, что в переводе с английского означает «питание». Может показаться, что с приходом такого стандарта, как eSATAp, все проблемы, связанные с обеспечением питания, были бы решены.Данный порт вполне готов был стать самодостаточным. Однако в это же время появился USB 3.0. eSATAp просто не смог составить ему достойную конкуренцию. Впрочем, любое устройство USB вполне можно подключить к порту eSATA. Интерфейсы вполне позволяют сделать это. При этом будет осуществляться одновременная подпитка устройства и передача информации в оба конца. Проблема главным образом состоит в том, что некоторым моделям жестких дисков для подпитки требуется не только стандартные 5 В, но и целых 12 В. В ноутбуках таких мощных источников питания просто не предусмотрено. По этой причине был разработан усовершенствованный вариант eSATAp, который предусматривает использование в разъеме дополнительных контактов питания. Данный интерфейс получил неофициальное название eSATAdpили dual power.

Что делать, если eSATA нет?

Не очень часто, но порой бывают ситуации, когда нужно вывести устройствоeSATA при наличии на системной плате только порта SATA. Предположим, вам требуется подключить внешний eSATA к какому-либо устройству. Это можно сделать, только для этой цели потребуется пассивный удлинитель, который можно подключить непосредственно к SATA на материнской плате. Если речь идет о нетбуке или ноутбуке, то можно осуществить такое подключение только через переходники PCCard, а также при помощи ExpressCard.В этом случае максимальная длина кабеля будет ограничена только значением 1 м, а это не совсем удобно.

Внешние устройства с поддержкой eSATA

Интерфейсу eSATA в свое время прочили светлое будущее. Даже сегодня в продаже можно встретить внешний жесткий диск с интерфейсом eSATA. Порт USB 3.0 пока так и не сумел вытеснить своего предшественника, порт USB 2.0. Так как стандарт eSATA в первую очередь предназначен для быстрого обмена данными, то вполне логично, что большую часть рынка внешних устройств, которые поддерживают данный интерфейс, составляют различные накопители. Это и флэш-накопители, и внешние жесткие диски. Можно также встретить в продаже сканеры и принтеры, в которых используется данный тип подключения. Также имеется определенная неразбериха, которая связана с наличием небольшого разнообразия среди интерфейсов SATA, eSATAp, eSATA и eSATAdp. Она привела к тому, что потребители постоянно путаются с совместимостью кабелей и портов. Эту проблему не всегда позволяет решить даже переходник eSATA, особенно в тех случаях, когда затруднения связаны не только с совместимостью, но и с необходимостью осуществлять дополнительную подпитку 12В. Также стоит отметить, что стандарт eSATAdp не стандартизирован до сих пор. Пока остается только внимательно следить за совместимостью кабелей, чтобы не перепутать кабели SATA, eSATA и остальные. Остается надеяться, что все их наконец стандартизируют, или на смену всему имеющемуся разнообразию портов SATA придет универсальный порт.

Почему не USB и не Fire Wire?

Ответ на вопрос, что собой представляет интерфейс eSATA был бы не полным, без анализа возможностей конкурирующих интерфейсов. В данном случае речь будет идти о USB или Fire Wire. Причин, по которым порт eSATA может быть вытеснен этими интерфейсами три:

  1. Чтобы организовать обмен данными через эти два порта, необходимо протоколы SATA или PATA преобразовывать в USB или тот же FireWire.При этом полоса пропускания будет иметь значительные ограничения. Это было не слишком заметно прежде, но с появлением твердотельных накопителей объемом от 500 Гб, которыми сегодня уже никого не удивишь, такой порог стал довольно ощутимым.
  2. Даже в случае с Fire Wire есть ограничение на скорость передачи данных – 400 Мбит в секунду, так как контроллеры Fire Wire работают по стандарту IEEE 1394A. Такое ограничение здесь бросается в глаза не столько при использовании жестких дисков большого объема, сколько при использовании скоростных и объемных массивов RAID, которые соответственно требуют довольно высоких скоростей.
  3. Накопители на базе USB и Fire Wire не имеют доступа к некоторым функциям низкого уровня, например, к S.M.A.R.T.eSATA в то же время избавлен от данного недостатка. Конкурентные интерфейсы сегодня довольно востребованы среди рядовых пользователей в силу своего удобства. Но в некоторых случаях без интерфейса eSATA никак не обойтись. Так, например, если пользователю нужна высокая скорость передачи информации большого объема, данный стандарт является идеальным решением для таких задач. Его реализация, к сожалению, связана с некоторыми техническими трудностями, однако при наличии дополнительного питания, например, с помощью внешнего блока, это проблемой не будет.

Порт eSATA: перспективы

Пока тяжело что-либо утверждать со 100%-гарантией относительно интерфейса eSATA. Без попытки прогноза ответ на вопрос о том, что собой представляет eSATA, был бы не полным. Сегодня на рынке существуют различные устройства, которые поддерживают работу с такими портами, как USB 3.0, USB 2.0, а также упомянутыми выше Fire Wire. Поэтому будущее порта eSATA неопределенно. Производители с одной стороны не торопятся активно использовать данный порт во всех своих устройствах. С другой стороны, они изготавливают накопители с данным интерфейсом, но при этом не забывают и про USB 3.0. Порт eSATA выглядит довольно неплохо в тех случаях, когда требуется подключение объемных накопителей, а также обработка мультимедиа контента в HD качестве. Интерфейс также поможет всем желающим создать дома собственный массив RAID. Многие пользователи предпочитают использовать в повседневной работе более медленный, но простой и понятный интерфейс USB 2.0. У большинства пользователей просто нет необходимости работать с емкими и быстрыми накопителями. Кроме того,пользователей зачастую пугает необходимость в обеспечении дополнительной запитки устройства с интерфейсом eSATA.Они согласны мириться с некоторыми ограничениями скорости в угоду удобству. Однако в отдельных случаях без него никак не обойтись. Так что не стоит ожидать в дальнейшем со стороны интерфейса eSATA существенного влияния на рынок. Он не сдаст быстро своих позиций, так что потребность в нем все-таки существует. Эксперты утверждают, что данный стандарт будет существовать вплоть до распространения более нового стандарта. Возможно главенство со временем возьмет USB 3.0. Но пока этого не произошло, можно смело приобретать накопители, функционирующие на основе eSATA.

Читать еще:  Fastboot mode что это такое на андроид

Интерфейс SATA — особенности и характеристики данного порта

Доброго времени суток дорогие друзья. Вы часто встречаете словосочетание «интерфейс SATA», о нем говорят ваши знакомые, а вы понятия не имеете, что это? Тогда вам стоит прочесть эту статью, из которой вы получите ответ не только на данный вопрос, но и научитесь разбираться в поколениях разъемов этого семейства.

Разбор полётов

Начнем с того, что собой представляет интерфейс. Это средство взаимодействия между двумя устройствами; в данном случае между материнкой и жестким диском. Оно состоит из контроллера, сигнальных линий и специального протокола — правил, по которым работает именно этот вид интерфейса. Чтобы вам было понятнее, физически он является разъемом в материнской плате, куда вставляется HDD.

SATA на английском языке расшифровывается как Serial Advanced Technology Attachment, что в переводе — «последовательное применение новейших технологий». Первое слово в данном случае играет ключевую роль, так как именно оно определяет вид данного интерфейса — он последовательный.

Это значит, что данные передаются бит за битом — по одному — за определенный промежуток времени. Я акцентирую внимание на этом не случайно, ведь предшественником SATA является PATA (IDE) — параллельный интерфейс, который передавал информацию по несколько бит сразу. В настоящее время он считается устаревшим, поэтому не используется.

Разработки сата стартовали в 2000 году передовыми компаниями компьютерного рынка того и нынешнего времени, среди которых Dell, Seagate, Maxtor, APT Technologies, Quantum и пр. Повсеместно интегрировать разъем в платы начали в 2003 году.

Преимущества

SATA считается лучше, чем PATA тем, что быстрее передает информацию, имеет тоньше провод. Еще один плюс — сниженное рабочее напряжение из-за сокращенного числа контактов и микросхем, поэтому контроллеры выделяют меньше тепла, следовательно, не перегреваются и дольше служат.

Судите сами, SATA обладает 7 контактами, в то время как у PATA их было 40. Также усовершенствованная форма кабеля обеспечивает ему устойчивость к многократным подключениям.

Вдобавок устаревший интерфейс предполагал подсоединение 2х устройств к одному шлейфу, в то время как в современном выделены отдельные провода для каждого гаджета. Таким образом, все приборы могут работать одновременно, устранены задержки в передаче данных и возможные проблемы при сборке комплектующих.

Виды SATA

Для работы с любым интерфейсом SATA применяются 2 кабеля: на 7 контактов для обмена информацией и на 15 контактов для подключения питания. Вместо последнего может применяться разъём Molex с 4 контактами. Силовой кабель отдает напряжение 5 и 12 В. Ширина провода составляет 2,4 см.

Отличия между видами состоят в скорости передачи данных и частоте работы шины. Рассмотрим существующие поколения:

  • SATA. Модель, вышедшая первой. Сейчас практически не используется. Ее шина функционировала на частоте 1,5 ГГц, из-за чего пропускная способность не превышала 150 Мб/с.
  • SATA 2. Впервые интерфейс появился в 2004 году на чипсете nForce 4 бренда «NVIDIA». Внешне: то же, что и предыдущий вариант. Увеличена частота до 3 ГГц, благодаря чему повысилась скорость обмена информацией до 300 Мб/с.
  • SATA 3. Релиз состоялся в 2008 году. По традиции, производительность стала больше в 2 раза (600 Мбайт/с). Сохранена совместимость между девайсами, предназначенными для предыдущих поколений.

После выхода данного интерфейса были выпущены еще 2 его модификации:

— 3.1 (2011 год). Из нововведений: Zero-power оптического дисковода (не потребляет энергию в спящем режиме), mSATA (разъем для портативных и твердотельных винчестеров, нетбуков и мобильных гаджетов), Queued TRIM Command (повышает продуктивность SSD-накопителей), Hardware Control Features (выполняет хост-идентификацию возможностей девайса). Данные передаются с той же скоростью, что и в 3 поколении.

— 3.2 — SATA Express (2013 год). Произошло слияние этого семейства и PCIe, то есть интерфейс по программному обеспечению совместим с SATA, но несущим разъемом считается PCIe.

Физически данная модель выполнена в качестве двух рядом расположенных портов SATA, поэтому можно одновременно подключать устройства, предназначенные для интерфейсов предыдущих поколений и — непосредственно для Express. Скорость передачи данных существенно повысилась: до 8 Гб/с, если задействован 1 разъем, и до 16 Гб/с — если оба.

eSATA

Этот вид интерфейса стоит выделить в отдельную группу. Потому что он предназначается для подключения устройств с внешней стороны. На это указывает первая буква в названии, которая несет в себе понятие «External» (внешний). Разъем появился в 2004 году.

В сравнении с первым поколением SATA:

  • Более надежное исполнение;
  • Провод удлинен с 1 м до 2 м;
  • Используются различные уровни сигнала.

Минусом этой версии является необходимость в специальном кабеле для подсоединения гаджетов. Недостаток упразднен в следующей модификации — eSATAp — путем внедрения технологии USB 2.0, при этом информация передается по проводам с напряжением 5 и 12 В.

Определяем версию интерфейса.

Как узнать, какой разъем SATA предполагает ваша материнская плата и подключенные к ней устройства? Есть несколько способов сделать это:

  • Почитать технические характеристики вашей модели в инструкции или на официальном сайте.
  • Посмотреть надписи непосредственно на материнке.

  • Воспользоваться утилитой CrystalDiskInfo. После установки откроется окно, где будет представлена полная информация о вашем железе.

Вот оф сайт этой програмки: //crystalmark.info/software/CrystalDiskInfo/index-e.html

Если вы соберетесь покупать новый винт, но понравившаяся модель не будет соответствовать разъему на материнке, не спешите отказываться от своего выбора, так как продаются специальные переходники под интерфейс SATA.

Интерфейс eSATA

Более гибкий, удобный и скоростной способ подключить внешний винчестер

Возрастание интереса пользователей к внешним жестким дискам специалисты связывают прежде всего с развитием возможностей современных ПК в области обработки мультимедиа-данных.

Каждый уважающий себя пользователь ПК имеет свою постоянно пополняемую коллекцию музыкальных, графических и видеофайлов. Чем более высокое качество имеют файлы в коллекции, тем больше требуется им места на диске. Все острее встает вопрос, где хранить коллекцию и как ее безопасно пополнять, не рискуя своим винчестером при обмене файлами с другими пользователями. Домашние медиа-серверы и сетевые хранилища данных пока многим не по карману, широкополосный интернет и домашние локальные сети не всегда могут справиться с огромными объемами данных. Внешний винчестер в данном случае — неплохой вариант: он компактен, имеет большую емкость, легко подключается к любому компьютеру.

Раньше обработкой звука и видео можно было серьезно заниматься только в условиях специализированных студий, оснащенных рабочими станциями; производительности стандартных компьютеров для этих целей было недостаточно. Сегодня же на сравнительно недорогом домашнем ПК можно заниматься сведением музыкальных треков и нелинейным монтажом видео практически на профессиональном уровне. А исходные материалы и промежуточные результаты работы требуют огромного дискового пространства. Внешний жесткий диск большого объема идеально подходит и для хранения данных во время работы над проектом, и для обмена исходным и готовым материалом с коллегами и заказчиками.

Задача архивирования и резервного копирования тоже может решаться с помощью внешнего винчестера. Приобретать дорогие специализированные системы резервирования данных на магнитной ленте или жестких дисках — роскошь не всегда оправданная, а обновлять целую стопку оптических дисков слишком долго и неудобно. Скорость копирования на внешний винчестер максимальна, по сравнению с другими способами архивирования, а надежность исключительно высока, поэтому его можно с успехом применять для резервирования важных данных.

Сегодня внешние жесткие диски, а также отдельные корзины для их сборки подключаются с помощью одного из двух стандартных интерфейсов — USB или FireWire. Интерфейс USB более универсален — он поддерживается всеми современными компьютерами и операционными системами без исключения, к нему легко подобрать подходящий кабель; при необходимости, если портов недостаточно, можно использовать разветвитель (хаб). Интерфейс FireWire в стандартное оснащение ПК пока не входит, хотя у ноутбуков имеется практически всегда; как правило, он обеспечивает более скоростное подключение, нежели USB. Однако использование стандартных интерфейсов для подключения именно внешних жестких дисков нельзя назвать оптимальным решением.

Интерфейс USB рассчитан на подключение большого количества периферийных устройств, управляемых со стороны компьютера. Предполагается, что все устройства должны работать одновременно, не мешая друг другу. Они либо обмениваются информацией периодически, либо обеспечивают постоянный поток данных, но ограниченной плотности. Один корневой хаб обслуживает несколько портов — 2 или 3, а иногда и все порты в системе (если устройства работают на скорости HighSpeed). Поэтому, даже несмотря на высокую частоту и теоретическую скорость обмена данными (до 480 Мбит/с для USB 2.0), пропускной способности шины USB для жесткого диска не всегда достаточно.

Интерфейс FireWire (IEEE1394) образует более сложную топологию устройств — древовидную, он лучше подходит для подключения устройств с интенсивным обменом данными. Но при этом этот интерфейс намного дороже в реализации. Кроме того, его теоретическая пропускная способность составляет всего 400 Мбит/с, или около 40 Мб/с. Да, уже появились примеры реализации нового, более быстродействующего варианта этого интерфейса — IEEE1394b, который, используя бета-режим, может обеспечить устройству канал с пропускной способностью 800 Мбит/с. Но если внешний винчестер с поддержкой 1394b найти еще можно, то на материнских платах и в серийных компьютерах он до сих пор практически не встречается.

Кроме того, необходимость преобразования сигналов между «родным» интерфейсом жесткого диска, установленного внутри внешней корзины, и интерфейсом подключения к компьютеру, неизбежно приводит к появлению лишних задержек и внедрению в поток данных дополнительной служебной информации. Свою лепту в снижение производительности вносит и операционная система, которая в случае подключения винчестера по интерфейсу USB или FireWire работает через дополнительные драйверы.

Конечно, лучше всего подключать внешний винчестер по тому же интерфейсу, что и внутренний. Тогда и скорость не будет страдать, и возможности обслуживания не будут ограничены (например, станет возможным применение низкоуровневых утилит). Однако интерфейс жестких дисков (речь идет о стандартных настольных моделях для ПК и ноутбуков) изначально не приспособлен к условиям внешнего подключения.


Интерфейс ATA — не для внешних винчестеров

Интерфейс ATA, неформально часто называемый IDE — это первый массовый интерфейс для жестких дисков, ныне уходящий с рынка. Этот интерфейс по определению не подходит для подключения внешних винчестеров.

Достаточно серьезные ограничения имеются как на логическом, так и на физическом уровнях. Начнем с того, что интерфейс ATA не предусматривает возможности «горячего» подключения/отключения и автоматического опознавания новых устройств во время работы. Механизм сигнализации о появлении нового устройства в нем отсутствует, схема идентификации и согласования работы нескольких устройств примитивна. Количество устройств, подключаемых к одному порту, равно двум, и увеличить его никак нельзя. С точки зрения физического уровня имеются ограничения на длину соединительного шлейфа (не более 46 см) и его размер (40 или 80 проводников одинаковой длины). Возможности противодействия помехам появились, начиная с версии ATA/ATAPI-4 (режимы «Ultra»), но их явно недостаточно, чтобы справиться с помехами вне корпуса ПК. Максимум, что удалось сделать на базе ATA — это корзина типа «Mobile Rack», которая устанавливается в 5-дюймовый отсек корпуса и допускает «горячее» подключение и отключение стандартного винчестера. Но и в этом случае гарантировать надежность работы и сохранность данных на винчестере, естественно, никто не берется, так как сама концепция «Mobile Rack» противоречит принципам интерфейса ATA.

Интерфейс Serial ATA, с другой стороны, благодаря последовательному принципу передачи данных по умолчанию является более гибким, расширяемым и универсальным. Наращивать количество подключаемых устройств и длину соединительных кабелей он позволяет, а необходимые механизмы для поддержки «горячего» подключения в него были заложены с самого начала. Однако в большинстве устройств, контроллеров и материнских плат он реализован только как интерфейс для внутреннего подключения, так как это дешевле и проще. Для внешнего применения Serial ATA было разработано специальное расширение — External Serial ATA (eSATA, иногда называется также «SATA on the go»), к реализации которого производители недавно приступили.

Собственно, eSATA — это дополнительные требования, предъявляемые к физическому и электрическому уровням интерфейса Serial ATA, которые гарантируют надежное подключение внешних винчестеров. Для программного обеспечения и операционной системы винчестеры, подключенные по eSATA, не отличаются от винчестеров, установленных внутри системы. А значит, не нужны специальные драйверы и утилиты. Скорость работы, соответственно, сохраняется на том же уровне: 1.5 Гбит/с (около 150 Мб/с) для первой реализации Serial ATA и 3 Гбит/с (300 Мб/с) — для нового поколения устройств и контроллеров.

Читать еще:  Ноутбук быстро нагревается и выключается что делать

Обычные контроллеры и кабели Serial ATA для внешнего подключения применять, в принципе, тоже можно. Но тут есть три нюанса:

  1. Интерфейс Serial ATA требует, чтобы длина стандартного шлейфа была не более 1 м. Чаще всего этого будет недостаточно, чтобы удобно подключить внешний винчестер.
  2. Стандартные разъемы — как на кабеле, так и на плате контроллера (материнской плате) — не обеспечивают надежного соединения и не рассчитаны на большое количество рассоединений (по стандарту — не более 50 раз).
  3. В стандартном кабеле экранированы только две сигнальные пары, а коннектеры не имеют металлических экранов. Нет экранов и на розетках, защелки — только пластиковые. Ввиду этого устойчивость к внешним излучениям у кабеля невысокая, он и сам способен вносить помехи в работу внешних устройств.

В последнее время все чаще можно встретить модифицированные защелки на стандартных платах и кабелях, которые решают проблему ненадежного крепления. Но и только.

Интерфейс eSATA вводит новый тип кабеля и разъемов. Добавлен дополнительный слой экранирования, увеличена глубина вилки и розетки, обеспечено их экранирование и надежное зацепление с помощью пружинных защелок. Чтобы не допустить случайного подключения стандартного кабеля в разъем eSATA и наоборот, изменена форма, ширина разъема, добавлен ключ (защита «от дурака»). Новый разъем рассчитан уже на 5 тысяч рассоединений и обеспечивает должную защиту от помех и электростатических разрядов.

Некоторые изменения, связанные с увеличением допустимой длины подключения с 1 до 2 метров, внесены в электрический интерфейс. Диапазоны чувствительности приемников и передатчиков были увеличены, чтобы компенсировать потери сигнала в кабеле. Так, стандартный высокий уровень для Serial ATA составляет 400-600 мВ для передатчика и 325-600 мВ для приемника; в eSATA эти цифры изменены на 500-600 мВ и 250-600 мВ, соответственно. По этой причине многие стандартные контроллеры и устройства могут не удовлетворять требованиям, предъявляемым к eSATA. Для адаптации к условиям внешнего подключения может быть применен преобразователь уровней — и на стороне винчестера, и на стороне контроллера; заметных задержек в работу интерфейса он вносить не должен. Впрочем, многие производители контроллеров выпустили новые версии чипов, в которых программным путем (через BIOS-подобную утилиту или драйвер) можно включить режим совместимости с eSATA.

Увы, питание винчестера по интерфейсу eSATA не предусмотрено, хотя мысль об этом напрашивается сама собой. Некоторые производители разработали собственный формат кабеля, добавив шину питания, но это уже отступления от стандарта.

Интерфейсы подключения жестких дисков — IDE, SATA и другие

Здравствуйте! В прошлой статье мы с вами в подробностях рассмотрели устройство жесткого диска, но я специально ничего не сказал про интерфейсы — то есть способы взаимодействия жесткого диска и остальных устройств компьютера, или если еще конкретней, способы взаимодействия (соединения) жесткого диска и материнской платы компьютера.

А почему не сказал? А потому что эта тема — достойна объема никак не меньшего целой статьи. Поэтому сегодня разберем во всех подробностях наиболее популярные на данный момент интерфейсы жесткого диска. Сразу оговорюсь, что статья или пост (кому как удобнее) в этот раз будет иметь внушительные размеры, но куда деваться, без этого к сожалению никак, потому как если написать кратко, получится совсем уж непонятно.

Понятие интерфейса жесткого диска компьютера

Для начала давайте дадим определение понятию «интерфейс». Говоря простым языком (а именно им я и буду по-возможности выражаться, ибо блог то на обычных людей рассчитан, таких как мы с Вами), интерфейс — способ взаимодействия устройств друг с другом и не только устройств. Например, многие из вас наверняка слышали про так называемый «дружественный» интерфейс какой-либо программы. Что это значит? Это значит, что взаимодействие человека и программы более легкое, не требующее со стороны пользователя большИх усилий, по сравнению с интерфейсом «не дружественным». В нашем же случае, интерфейс — это просто способ взаимодействия конкретно жесткого диска и материнской платы компьютера. Он представляет собой набор специальных линий и специального протокола (набора правил передачи данных). То есть чисто физически — это шлейф (кабель, провод), с двух сторон которого находятся входы, а на жестком диске и материнской плате есть специальные порты (места, куда присоединяется кабель). Таким образом, понятие интерфейс — включает в себя соединительный кабель и порты, находящиеся на соединяемых им устройствах.

Ну а теперь самый «сок» сегодняшней статьи, поехали!

Виды взаимодействия жестких дисков и материнской платы компьютера (виды интерфейсов)

Итак, первым на очереди у нас будет самый «древний» (80-е года) из всех, в современных HDD его уже не встретить, это интерфейс IDE (он же ATA, PATA).

IDE — в переводе с английского «Integrated Drive Electronics», что буквально означает — «встроенный контроллер». Это уже потом IDE стали называть интерфейсом для передачи данных, поскольку контроллер (находящийся в устройстве, обычно в жестких дисках и оптических приводах) и материнскую плату нужно было чем-то соединять. Его (IDE) еще называют ATA (Advanced Technology Attachment), получается что то вроде «Усовершенствованная технология подсоединения». Дело в том, что ATA — параллельный интерфейс передачи данных, за что вскоре (буквально сразу после выхода SATA, о котором речь пойдет чуть ниже) он был переименован в PATA (Parallel ATA).

Что тут сказать, IDE хоть и был очень медленный (пропускная способность канала передачи данных составляла от 100 до 133 мегабайта в секунду в разных версиях IDE — и то чисто теоретически, на практике гораздо меньше), однако позволял присоединять одновременно сразу два устройства к материнской плате, используя при этом один шлейф.

Причем в случае подключения сразу двух устройств, пропускная способность линии делилась пополам. Однако, это далеко не единственный недостаток IDE. Сам провод, как видно из рисунка, достаточно широкий и при подключении займет львиную долю свободного пространства в системном блоке, что негативно скажется на охлаждении всей системы в целом. В общем IDE уже устарел морально и физически, по этой причине разъем IDE уже не встретить на многих современных материнских платах, хотя до недавнего времени их еще ставили (в количестве 1 шт.) на бюджетные платы и на некоторые платы среднего ценового сегмента.

Следующим, не менее популярным, чем IDE в свое время, интерфейсом является SATA (Serial ATA), характерной особенностью которого является последовательная передача данных. Стоит отметить, что на момент написания статьи — является самым массовым для применения в ПК.

Существуют 3 основных варианта (ревизии) SATA, отличающиеся друг от друга пропускной способностью: rev. 1 (SATA I) — 150 Мб/с, rev. 2 (SATA II) — 300 Мб/с, rev. 3 (SATA III) — 600 Мб/с. Но это только в теории. На практике же, скорость записи/чтения жестких дисков обычно не превышает 100-150 Мб/с, а оставшаяся скорость пока не востребована и влияет разве что на скорость взаимодействия контроллера и кэш-памяти HDD (повышает скорость доступа к диску).

Из нововведений можно отметить — обратную совместимость всех версий SATA (диск с разъемом SATA rev. 2 можно подключить к мат. плате с разъемом SATA rev. 3 и т.п.), улучшенный внешний вид и удобство подключения/отключения кабеля, увеличенная по сравнению с IDE длина кабеля (1 метр максимально, против 46 см на IDE интерфейсе), поддержка функции NCQ начиная уже с первой ревизии. Спешу обрадовать обладателей старых устройств, не поддерживающих SATA — существуют переходники с PATA на SATA, это реальный выход из ситуации, позволяющий избежать траты денег на покупку новой материнской платы или нового жесткого диска.

Так же, в отличии от PATA, интерфейсом SATA предусмотрена «горячая замена» жестких дисков, это значит, что при включенном питании системного блока компьютера, можно присоединять/отсоединять жесткие диски. Правда для ее реализации необходимо будет немного покопаться в настройках BIOS и включить режим AHCI.

Следующий на очереди — eSATA (External SATA) — был создан в 2004 году, слово «external» говорит о том, что он используется для подключения внешних жестких дисков. Поддерживает «горячую замену» дисков. Длина интерфейсного кабеля увеличена по сравнению с SATA — максимальная длина составляет теперь аж два метра. eSATA физически не совместим с SATA, но обладает той же пропускной способностью.

Но eSATA — далеко не единственный способ подключить внешние устройства к компьютеру. Например FireWire — последовательный высокоскоростной интерфейс для подключения внешних устройств, в том числе HDD.

Поддерживает «горячу замену» винчестеров. По пропускной способности сравним с USB 2.0, а с появлением USB 3.0 — даже проигрывает в скорости. Однако у него все же есть преимущество — FireWire способен обеспечить изохронную передачу данных, что способствует его применению в цифровом видео, так как он позволяет передавать данные в режиме реального времени. Несомненно, FireWire популярен, но не настолько, как например USB или eSATA. Для подключения жестких дисков он используется довольно редко, в большинстве случаев с помощью FireWire подключают различные мультимедийные устройства.

USB (Universal Serial Bus), пожалуй самый распространенный интерфейс, используемый для подключения внешних жестких дисков, флешек и твердотельных накопителей (SSD). Как и в предыдущем случае — есть поддержка «горячей замены», довольно большая максимальная длина соединительного кабеля — до 5 метров в случае использования USB 2.0, и до 3 метров — если используется USB 3.0. Наверное можно сделать и бОльшую длину кабеля, но в этом случае стабильная работа устройств будет под вопросом.

Скорость передачи данных USB 2.0 составляет порядка 40 Мб/с, что в общем-то является низким показателем. Да, конечно, для обыкновенной повседневной работы с файлами пропускной способности канала в 40 Мб/с хватит за глаза, но как только речь пойдет о работе с большими файлами, поневоле начнешь смотреть в сторону чего-то более скоростного. Но оказывается выход есть, и имя ему — USB 3.0, пропускная способность которого, по сравнению с предшественником, возросла в 10 раз и составляет порядка 380 Мб/с, то есть практически как у SATA II, даже чуть больше.

Есть две разновидности контактов кабеля USB, это тип «A» и тип «B», расположенные на противоположных концах кабеля. Тип «A» — контроллер (материнская плата), тип «B» — подключаемое устройство.

USB 3.0 (тип «A») совместим с USB 2.0 (тип «A»). Типы «B» не совместимы между собой, как видно из рисунка.

Thunderbolt (Light Peak). В 2010 году компанией Intel был продемонстрирован первый компьютер с данным интерфейсом, а чуть позже в поддержку Thunderbolt к Intel присоединилась не менее известная компания Apple. Thunderbolt достаточно крут (ну а как иначе то, Apple знает во что стоит вкладывать деньги), стоит ли говорить о поддержке им таких фич, как: пресловутая «горячая замена», одновременное соединение сразу с несколькими устройствами, действительно «огромная» скорость передачи данных (в 20 раз быстрее USB 2.0).

Максимальная длина кабеля составляет только 3 метра (видимо больше и не надо). Тем не менее, несмотря на все перечисленные преимущества, Thunderbolt пока что не является «массовым» и применяется преимущественно в дорогих устройствах.

Идем дальше. На очереди у нас пара из очень похожих друг на друга интерфейсов — это SAS и SCSI. Похожесть их заключается в том, что они оба применяются преимущественно в серверах, где требуется высокая производительность и как можно меньшее время доступа к жесткому диску. Однако, существует и обратная сторона медали — все преимущества данных интерфейсов компенсируются ценой устройств, поддерживающих их. Жесткие диски, поддерживающие SCSI или SAS стоят на порядок дороже.

SCSI (Small Computer System Interface) — параллельный интерфейс для подключения различных внешних устройств (не только жестких дисков).

Был разработан и стандартизирован даже несколько раньше, чем первая версия SATA. В свежих версия SCSI есть поддержка «горячей замены».

SAS (Serial Attached SCSI) пришедший на смену SCSI, должен был решить ряд недостатков последнего. И надо сказать — ему это удалось. Дело в том, что из-за своей «параллельности» SCSI использовал общую шину, поэтому с контроллером одновременно могло работать только лишь одно из устройств, SAS — лишен этого недостатка.

Кроме того, он обратно совместим с SATA, что несомненно является большим плюсом. К сожалению стоимость винчестеров с интерфейсом SAS близка к стоимости SCSI-винчестеров, но от этого никак не избавиться, за скорость приходится платить.

Если вы еще не устали, предлагаю рассмотреть еще один интересный способ подключения HDD — NAS (Network Attached Storage). В настоящее время сетевые системы хранения данных (NAS) имеют большую популярность. По сути, это отдельный компьютер, этакий мини-сервер, отвечающий за хранение данных. Он подключается к другому компьютеру через сетевой кабель и управляется с другого компьютера через обычный браузер. Это все нужно в тех случаях, когда требуется большое дисковое пространство, которым пользуются сразу несколько людей (в семье, на работе). Данные от сетевого хранилища передаются к компьютерам пользователей либо по обычному кабелю (Ethernet), либо при помощи Wi-Fi. На мой взгляд, очень удобная штука.

Думаю, это все на сегодня. Надеюсь вам понравился материал, предлагаю подписаться на обновления блога, чтобы ничего не пропустить (форма в верхнем правом углу) и встретимся с вами уже в следующих статьях блога.
